MessageSujet: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyVen 28 Nov 2008 - 15:23

Encore moi …et oui , après le premier tutorial sur le balanciers d’équilibrage , j’ai du m’atteler à mon embrayage alors je vais essayer de vous faire profiter de ce que j’ai pu constater lors du démontage .
D’abord un peu d’historique.
Lorsque j’ai acheté la moto, à 36 000 km j’ai noté comme tout le monde que la boite claquait fort , surtout en première.
Même si cela fait partie du charme des gros vétouines, passé un certain seuil c’est « gonflant ».
J’ai donc effectué un traitement au mécacyl , hyper lubrifiant dont j’ai déjà parlé .
L’efficacité de ce produit n’est plus à démontrer , revers de la médaille , si l’embrayage est un peu usé, le patinage arrive un peu plus vite.
C’est ce qui c’est passé 3000 km plus tard pour moi …pas de bol mais de toute façon ce serait survenu vers 45000 km à la vue des pièces après démontage.
Donc on avance un peut les travaux c’est tout .

L’embrayage situé du coté droit de la moto ne pose pas de problème d’accès particulier
D’abord il faut effectuer la vidange de la bête (étonnant non ???)
Ensuite , deux solutions s’offrent à vous pour la dépose du carter.

1 : la plus simple consiste à déposer le marche pied droit et la partie démontable du cadre tout en mettant un cric sous le moteur.

2 : pas forcément la plus simple , il faut déposer la fixation avant du moteur (comme pour le balancier ) et lever le moteur pour libérer l’accès aux deux vis inférieur à l’avant du carter.
Comme j’étais entrain d’effectuer d’autres travaux , j’ai choisi cette deuxième solution mais je le répète , ce n’est pas la plus simple.
TUTO : embrayage 1500 VN Tuto1210

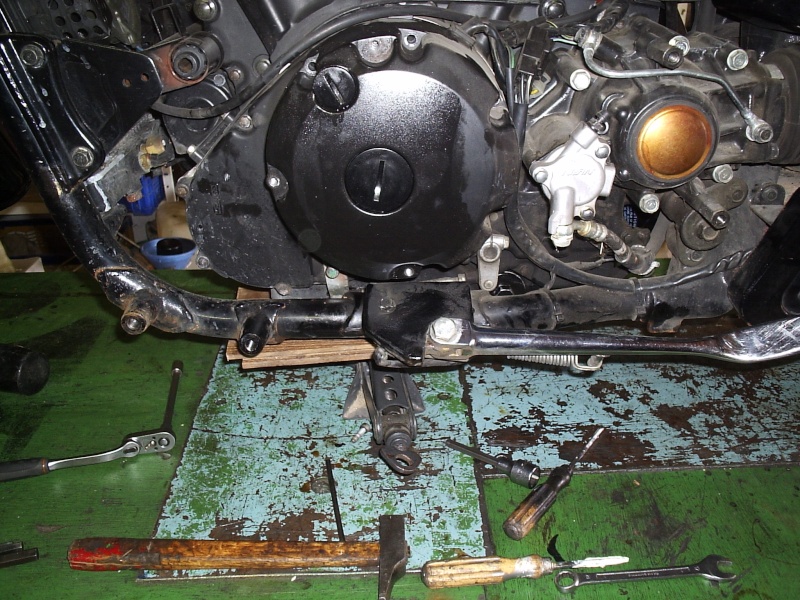

Déposez le carter chromé gauche pour accéder au cylindre émetteur d’embrayage.

TUTO : embrayage 1500 VN Tuto310

L’embrayage de nos motos diffère des embrayages classiques en bain d’huile par son assemblage et sa commande.
Commencer par déposer le gros circlips en faisant levier dans le logement prévu à cet effet dans sa gorge avec un tournevis plat (çà sort très facilement)..
Déposer ensuite le plateau central avec la commande de débrayage et la butée à rouleaux afin de libérer l’accès à l’écrou de fixation de la noix..

La noix n’est tenue que par un écrou central (clef de 27mm) .
Pour débloquer et écrou , j’ai utilisé la clef à choc c’est ce que préconise la revue technique constructeur .
TUTO : embrayage 1500 VN Tuto1310

Je pense que l’on peut utiliser une rallonge en bloquant la cloche avec une clef à sangle , à condition toutefois que l’embrayage ne soit pas trop usé car dans ce cas ce sera le patinage assuré.
Le reste est très simple ,
Dépose de l’ écrou , de la rondelle ressort crantée et des rondelles ressort
Attention à la position de celles ci au démontage , elle doivent être positionnées en quinconce et remontées dans le même ordre.
TUTO : embrayage 1500 VN Plan10

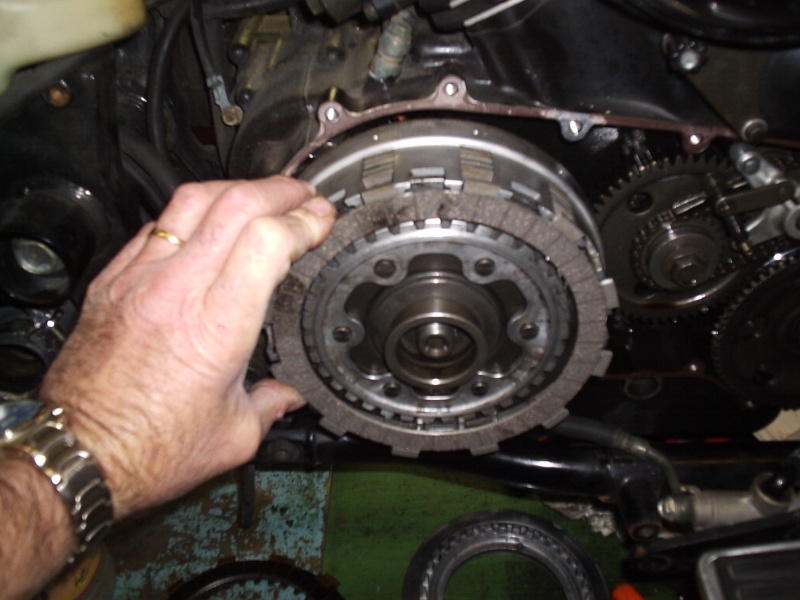

Sortez la noix et les disques garnis et lisse.
TUTO : embrayage 1500 VN Tuto1710

Maintenant un peu de contrôle visuel des pièces et de métrologie

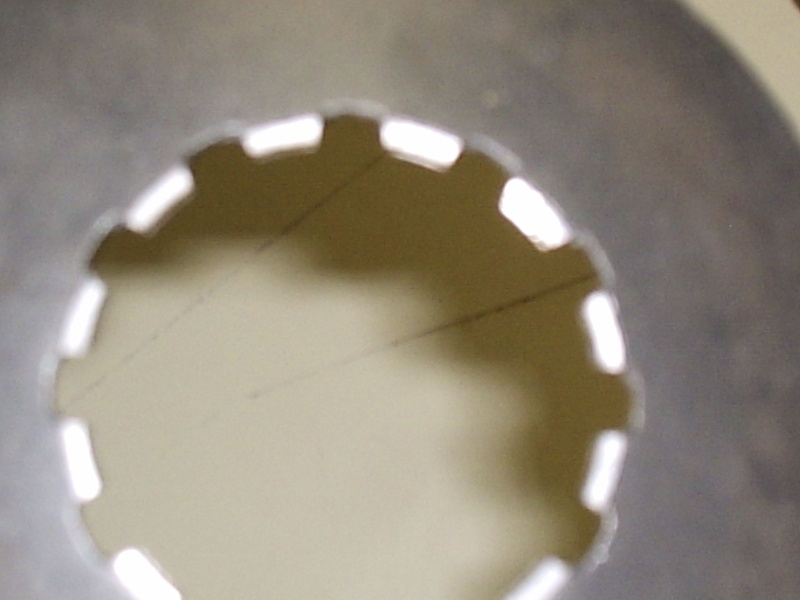

J’ai constaté que la rondelle ressort était usée très fortement dans l’épaisseur des crans (voir photo) elle devait être en bonne partie responsable de patinage de l’embrayage.
On mettra donc une rondelle neuve
TUTO : embrayage 1500 VN Tuto1610
TUTO : embrayage 1500 VN Tuto1510

Les disque :
J’ai contrôlé leur épaisseur au Palmer , ils sont encore à 0.05 mm de la cote mini mais compte tenu du patinage ,ils seront remplacés par des neufs.
Epaisseur normale d’un disque neuf , 3.5 mm limite d’usure 3.1 mm
TUTO : embrayage 1500 VN Tuto1410

Les disques lisse :

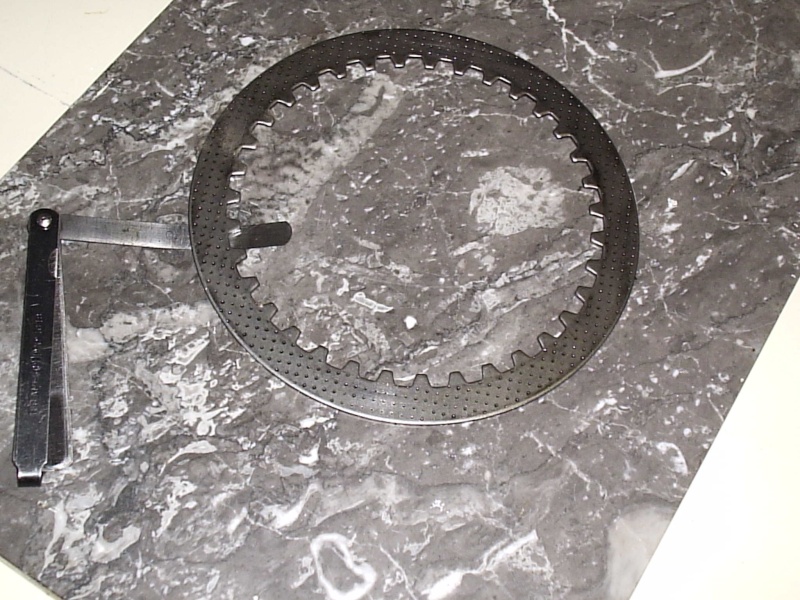

J’ai contrôlé leur planéité sur un marbre avec un jeu de cales là pas de problème les disques ne sont pas voilés et peuvent être remontés sans échange.
Voile normal d’un disque entre 0et 0.2 mm limite 0.3mm
TUTO : embrayage 1500 VN Tuto1810

L’ensemble du plateau de pression semble en parfait état et je n’ai pas poussé les investigations plus loin car il est peu probable d’avoir un soucis de ce coté compte tenu de la puissance des ressorts et du surdimensionnement de l’ensemble.

Le remontage de l’ensemble ne pose aucun problème particulier
Commencer par remonter les disques garnis et les disques lisse alternés
Remontez la noix
Avant de positionner l’ensemble rondelle crénelée , rondelles ressort n’oubliez pas de vérifier le sens de ces dernières.
Un petit nettoyage du filetage avant le positionnement de l’écrou et le serrage au frein filet medium.
Y a plus qu’a nettoyer le plan de joint du carter et repositionner un joint neuf ..ou le vieux avec de la pâte à joint silicone si vous avez réussi à sauver celui-ci.

Et puis ….n’oubliez pas de mettre de l’huile …non non !!!! c’est pas si con j’en connais à qui c’est arrivé alors si vous ne voulez pas faire un tutorial sur le remplacement d’une pompe à huile et d’un vilbrequin….. .ri5
Revenir en haut Aller en bas
http://www.atlantic-retzalisations.com
etienne

etienne


Masculin
age : 66
ville : 200 m devant vous(liege)
département : deviner
moto : vn 1500 classic
date d'inscription : 30/03/2008
nombre de messages : 2100
date de naissance : 21/06/1957
Gémeaux Coq

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyVen 28 Nov 2008 - 17:43

ph nikel les infos je les garde dans mes favoris on ne sai jamai sa pourra me servir , merci vv
Revenir en haut Aller en bas
salva

salva


Masculin
age : 57
ville : pernes les fontaines
département : vaucluse
pays : tel:06/28/72/00
moto : 800 vn 1500 vn fatboy 105th
date d'inscription : 09/03/2007
nombre de messages : 3552
date de naissance : 09/03/1967
Poissons Chèvre

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyVen 28 Nov 2008 - 18:41

genial
super clededix ce tuto pour la dépose de l'embrayage applaudissement applaudissement
aurait-tu un fuite carter gauche ???
Revenir en haut Aller en bas
Adrien
Fondateur
Adrien


Masculin
age : 63
ville : Hautes Vallées de l'Asse
département : Alpes de Haute Provence
région : Provence Côte d'Azur
pays : France
moto : 800 VN Classic B - Husaberg FS 570 - Suzuki 400 DRZ - Kawasaki Versys
date d'inscription : 21/08/2005
nombre de messages : 12083
date de naissance : 23/09/1960
Balance Rat

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyVen 28 Nov 2008 - 19:13

Splendide... ph

Continue car vraiment c'est de l'excellent boulot applaudissement

_________________
Mieux vaut regretter d'avoir fait des choses que regretter de ne pas les avoir faites

TUTO : embrayage 1500 VN Banniere
Revenir en haut Aller en bas
http://mototribu.com
clededix

clededix


Masculin
age : 65
ville : nantes 44
département : moto lecture héroique fantaisy et aéromodelisme
moto : 1500 Vn et 1300 Z en restauration
date d'inscription : 23/06/2008
nombre de messages : 450
date de naissance : 22/10/1958
Balance Chien

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyVen 28 Nov 2008 - 23:13

Merci les gars mais c'est juste quelques photos....
Non Salva , pas de fuite au carter gauche , cette photo date du premier démontage (balancier) lorsue j'ai acheté la moto à l'époque il existait effectivement un petit suintement......Plus maintenant NA ri6
Revenir en haut Aller en bas
http://www.atlantic-retzalisations.com
Phil91

Phil91


Masculin
moto : SUMO 1500
date d'inscription : 25/03/2006
nombre de messages : 263

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyMer 13 Mai 2009 - 17:06

DES TUTOS COMME J'AIME applaudissement ET BIEN REALISE

FELICITATIONS !!
Revenir en haut Aller en bas
http://www.sumo.new.fr
Rich

Rich


Masculin
age : 61
ville : Eure 27, Haute Normandie
département : la rando, le VTT, la marche, la lecture, le net
moto : 1700 Vaquero
date d'inscription : 01/08/2007
nombre de messages : 16261
date de naissance : 08/11/1962
Scorpion Tigre

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyMer 13 Mai 2009 - 22:20

sujet deplacé
Revenir en haut Aller en bas
Adrien
Fondateur
Adrien


Masculin
age : 63
ville : Hautes Vallées de l'Asse
département : Alpes de Haute Provence
région : Provence Côte d'Azur
pays : France
moto : 800 VN Classic B - Husaberg FS 570 - Suzuki 400 DRZ - Kawasaki Versys
date d'inscription : 21/08/2005
nombre de messages : 12083
date de naissance : 23/09/1960
Balance Rat

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyJeu 14 Mai 2009 - 23:33

C'est un tuto pour 900 ou 1500? ri4 ange

_________________
Mieux vaut regretter d'avoir fait des choses que regretter de ne pas les avoir faites

TUTO : embrayage 1500 VN Banniere
Revenir en haut Aller en bas
http://mototribu.com
mazu

mazu


Masculin
age : 71
ville : ANET
département : Eure et Loir
pays : France
moto : VN 800 classic
date d'inscription : 28/07/2008
nombre de messages : 4117
date de naissance : 11/07/1952
Cancer Dragon

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyJeu 14 Mai 2009 - 23:36

ri2 Rich tu t'es coincé les doigts
Revenir en haut Aller en bas
Rich

Rich


Masculin
age : 61
ville : Eure 27, Haute Normandie
département : la rando, le VTT, la marche, la lecture, le net
moto : 1700 Vaquero
date d'inscription : 01/08/2007
nombre de messages : 16261
date de naissance : 08/11/1962
Scorpion Tigre

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyVen 15 Mai 2009 - 9:04

le c.n ri2

je re déplace mok3
Revenir en haut Aller en bas
clededix

clededix


Masculin
age : 65
ville : nantes 44
département : moto lecture héroique fantaisy et aéromodelisme
moto : 1500 Vn et 1300 Z en restauration
date d'inscription : 23/06/2008
nombre de messages : 450
date de naissance : 22/10/1958
Balance Chien

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyVen 15 Mai 2009 - 13:04

Rich , c'est dans le réservoir qu'on met l'essence , faut pas la boire après on confond 900 1500.....ect dangereux çà
ri2 TUTO : embrayage 1500 VN 81864
Revenir en haut Aller en bas
http://www.atlantic-retzalisations.com
Rich

Rich


Masculin
age : 61
ville : Eure 27, Haute Normandie
département : la rando, le VTT, la marche, la lecture, le net
moto : 1700 Vaquero
date d'inscription : 01/08/2007
nombre de messages : 16261
date de naissance : 08/11/1962
Scorpion Tigre

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyVen 15 Mai 2009 - 18:43

en faite c' est le chichon qu' il faut que j' arrete

TUTO : embrayage 1500 VN Sans_t10
Revenir en haut Aller en bas
etienne

etienne


Masculin
age : 66
ville : 200 m devant vous(liege)
département : deviner
moto : vn 1500 classic
date d'inscription : 30/03/2008
nombre de messages : 2100
date de naissance : 21/06/1957
Gémeaux Coq

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyVen 21 Mai 2010 - 23:03

bonjour , j ai une petite fuite d huile aux niveaux du celecteur de vitesse , pourrai tu me dire ci il y a un bourrage la et aurrai tu une vue eclatée , est il difficille de le changer , merci TUTO : embrayage 1500 VN Ri1
Revenir en haut Aller en bas
nono34130

nono34130


Masculin
age : 50
ville : uchaud
département : gard
région : languedoc roussilon
pays : France
moto : 1500 vn
date d'inscription : 05/06/2015
nombre de messages : 7
date de naissance : 25/02/1974
Poissons Tigre

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyDim 20 Sep 2015 - 20:54

salut super tuto !!!
j'ai un somo de 1990 avec soucis d'embrayage je voulais savoir si c'etais pareil pour moi au niveau du carter gauche ! Il faut egalement demonter ce que tu indique avec le clips ?

MERCI

et encore bravo ph
Revenir en haut Aller en bas
papyryder

papyryder


Masculin
age : 68
ville : ILLKIRCH-GRAFFENSTADEN
département : Bas-Rhin
région : Alsace
pays : France
moto : INDIAN SCOUT 2017
date d'inscription : 27/03/2013
nombre de messages : 1187
date de naissance : 04/09/1955
Vierge Chèvre

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyLun 21 Sep 2015 - 11:40

woui, pour les sumo le principe reste le même, petite astuce, il faut mettre de la graisse pour "coller" ensemble les 3 rondelles ressort afin d'éviter qu'elle bouge et ne se déforment au serrage de l'écrou. ri1 (déjà vu)
Revenir en haut Aller en bas
nono34130

nono34130


Masculin
age : 50
ville : uchaud
département : gard
région : languedoc roussilon
pays : France
moto : 1500 vn
date d'inscription : 05/06/2015
nombre de messages : 7
date de naissance : 25/02/1974
Poissons Tigre

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyLun 21 Sep 2015 - 12:59

ok merci a toi patrick pour la reponse !TUTO : embrayage 1500 VN 59750
je vais voir de m'en sortir avec tous ca !

bonne journee
Revenir en haut Aller en bas
RayRay




Masculin
age : 41
ville : Essonne
département : quatre vingt onze
région : Ile de France
pays : France
moto : VN 1500 sur la table d'operation => BOBBER
date d'inscription : 07/07/2016
nombre de messages : 123
date de naissance : 19/09/1982
Vierge Chien

TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN EmptyLun 5 Sep 2016 - 16:34

Salut a tous,

Petit deterrage
J'ai une petite question, pourquoi avoir demonter le carter coté qauche (coté recepteur) ?
Revenir en haut Aller en bas
Contenu sponsorisé





TUTO : embrayage 1500 VN Empty
MessageSujet: Re: TUTO : embrayage 1500 VN   TUTO : embrayage 1500 VN Empty

Revenir en haut Aller en bas

TUTO : embrayage 1500 VN
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» 1500 VN - embrayage qui patine sur 1500 classic
» 1500/1600 VN - renseignement embrayage vn 1500 1996
» 1500 VN - changement embrayage
» TUTO MECANIQUE - confection d'un câble embrayage sur mesure
» 1500 VN - Embrayage 1500 tourer carbu

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Kawasaki-customs-forum  :: Les CUSTOMS KAWASAKI :: 1500 et 1600 VN :: 1500 et 1600 VN : la mécanique pure et dure-
Sauter vers:
